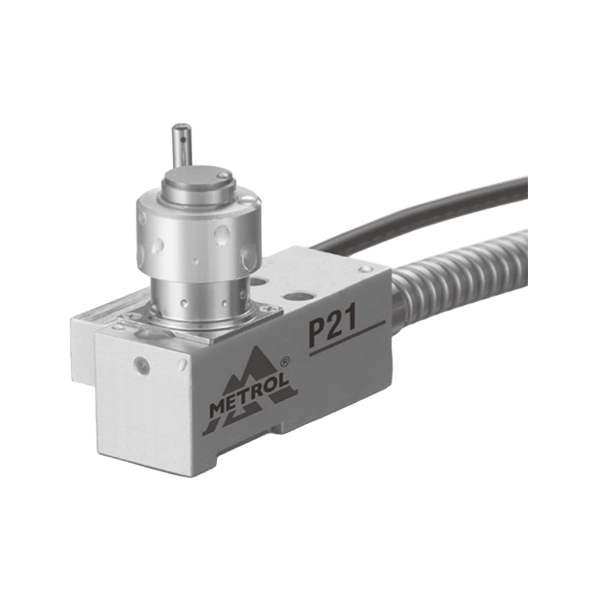

美德龙P21接触式对刀仪



美德龙P21接触式对刀仪

用于数控玻璃机、点胶机用刀具测量、磨耗、折损检测。 因为超出行程时会发生报警信号,可预防破损事故。 配备防止过电流的电路板。

用于数控玻璃机、点胶机用刀具测量、磨耗、折损检测。
因为超出行程时会发生报警信号,可预防破损事故。

配备防止过电流的电路板。








标准规格

订      购      号10117500
型                  号P21
输                  出NC (常闭)
预      行      程
行                  程5
重   复   精   度0.0005 (条件 : 操作速度50~200mm/min)
接点精度寿命300 万次
保   护   构   造IP67
接      触      力1.5N
触   头   材   质超硬合金
表   面   加   工   研磨4S
接 点 额 定 值 DC5V~DC24V 稳态电流10mA以下 突入电流20mA以下
带LED时,需要限制电流,以免向LED流入10mA以上 的电流。
电                  线3m 耐油性·4 芯Φ3.7 拉伸强度30N 弯曲半径R7
保      护      管1m 最小弯曲半径R25
L    E    D    灯常时亮灯 动作时熄灭

产品特点

 用于数控玻璃机、点胶机用刀具测量、磨耗、折损检测。

因为超出行程时会发生报警信号,可预防破损事故。

配备防止过电流的电路板。

超行程报警信号


输                   出NC (常闭[)  距离检测信号约2.5mm]
接 点 额 定 值 DC24V 20mA(MAX) (建议值10mA) 电阻负荷

电路图



注意事项

高压冷却剂或喷水剧烈冲击触头或套管保护罩时,请另行设置保护罩。
使用的冷却剂,设定为水溶性冷却剂(碱性)。
使用时进刀速度不要低于10mm/min以下。
