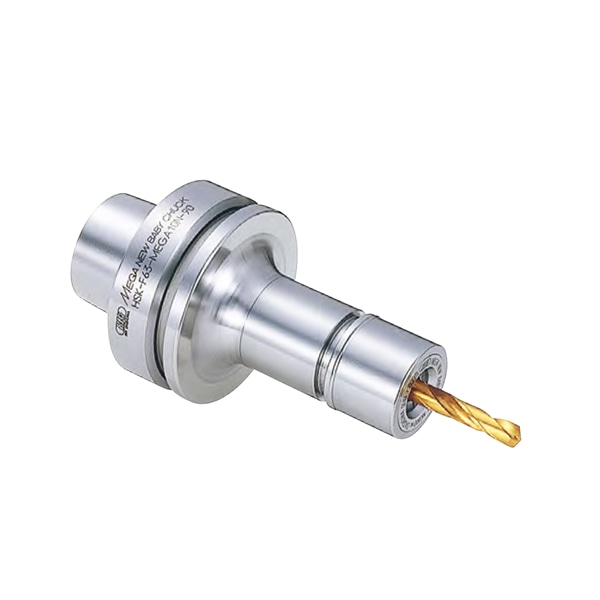

日本BIG美夹新倍比高精度弹簧夹头HSK F型



日本BIG美夹新倍比高精度弹簧夹头HSK F型

BIG独特的高平衡性,高精度弹簧夹头系列。适用于小径钻头 铣刀的高速加工。

BIG 独特的高平衡性,高精度弹簧夹头系列。适用于小径钻头  铣刀的高速加工。


F型(DIN V 69893-6)
型号夹持直径
φd
φDLL1刃具调节量 H对应夹套质量
(kg)
HSK-F63-MEGA6N-750.25 ~   620754223 ~ 31NBC 6-□0.7
HSK-F63-MEGA6N-90905323 ~ 430.8
HSK-F63-MEGA6N-105105690.8
HSK-F63-MEGA6N-135135990.9
HSK-F63-MEGA8N-750.5  ~   825754326 ~ 38NBC 8-□0.8
HSK-F63-MEGA8N-90905426 ~ 450.9
HSK-F63-MEGA8N-105105690.9
HSK-F63-MEGA8N-120120840.9
HSK-F63-MEGA8N-135135991.0
HSK-F63-MEGA8N-1651651291.1
HSK-F63-MEGA10N-75※1.5  ~ 1030754348NBC10-□0.9
HSK-F63-MEGA10N-90905438 ~ 480.9
HSK-F63-MEGA10N-105105691.0
HSK-F63-MEGA10N-120120841.1
HSK-F63-MEGA13N-75※2.5  ~ 1335754347NBC13-□0.9
HSK-F63-MEGA13N-90※9056611.0
HSK-F63-MEGA13N-1051057144 ~ 531.1
HSK-F63-MEGA13N-1201208644 ~ 631.2
HSK-F63-MEGA13N-1651651311.6
HSK-F63-MEGA16N-75※2.5  ~ 1642754348NBC16-□1.0
HSK-F63-MEGA16N-90※9058611.2
HSK-F63-MEGA16N-1051057348 ~ 561.3
HSK-F63-MEGA20N-75※2.5  ~ 2046754551NBC20-□1.1
HSK-F63-MEGA20N-90※9060611.3
HSK-F63-MEGA20N-1051057551 ~ 581.4

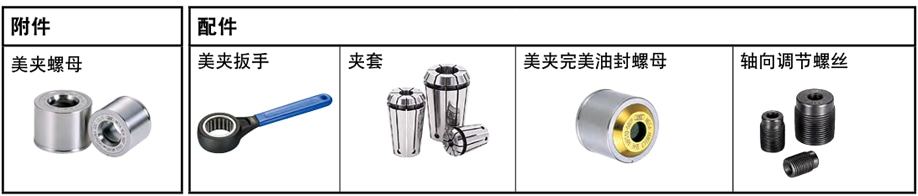

1. 附带螺母。轴向调节螺丝、夹套、扳手请另行订购。

2. 刃具调节量H是使用轴向调节螺丝时的调整量。

3. 带※的型号不能使用轴向调节螺丝。H的尺寸为最大刃具插入量。

4. 请注意: 使用时的转速受机床刚性和刃具平衡性的影响较大。

因此,请将机床转速从低速开始,缓慢调整至合适的转速。

5. 需要使用封堵螺栓时,请来电垂询。
