螺纹的画法图解
   2019-09-25 87090
核心提示:螺纹是机械产品中常见的联接件,在绘制机械图纸时,螺纹的画法是有讲究的,国家机械制图标准中对螺纹画法做出了详细的规定。不同螺纹画法也不尽相同。
螺纹是机械产品中常见的联接件,在绘制机械图纸时,螺纹的画法是有讲究的,国家机械制图标准中对螺纹画法做出了详细的规定。不同螺纹画法也不尽相同。

螺纹的画法图解

01 外螺纹

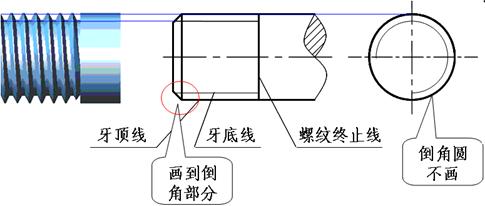

外螺纹不论其牙形如何,螺纹的牙顶(大径)及螺纹终止线用粗实线表示,螺杆的倒角或倒圆部分也应画出;牙底(小径)用细实线表示。

螺纹的画法图解

02 内螺纹

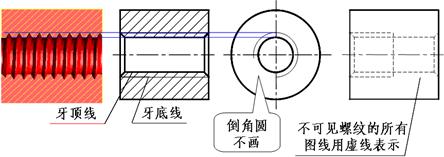

在剖视图中,小径用粗实线表示,大径用细实线表示;在投影为圆的视图上,表示大径圆用细实线只画约3/4圈,倒角圆省略不画,螺纹的终止线用粗实线表示,剖面线画到粗实线处。


03 螺孔相贯线的画法
螺孔与螺孔或螺孔与光孔相贯时,只画小径产生的相贯线。

螺纹的画法图解

04 普通螺纹

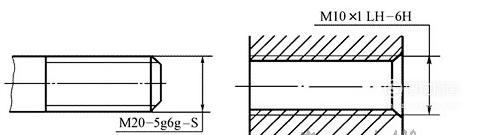

 标准普通螺纹区分为粗牙和细牙,一般是单线螺纹,标记形式如下:

 粗牙:M公称直径 旋向–公差带代号–旋合长度代号

 细牙:M公称直径×螺距 旋向–公差带代号–旋合长度代号

M是普通螺纹的特征代号;大径和螺距是符合国家标准GB/T192-1981规定的系列值,粗牙不标注螺距,细牙必须标注螺距;旋向为右旋时省略,左旋时标注“LH”;公差带代号两组:第一组表示中径公差带代号,第二组表示顶径公差带代号,如果中径和顶径的公差带代号一样,则只注写一次,不重复书写;旋合长度是指两个相互旋合的螺纹,沿轴线方向相互结合的长度,对于普通螺纹,旋合长度代号有Short、Normal、Length,英文单词的第一个字母分别表示短、中、长三种旋合长度。一般情况下均采用中等旋合长度,故在标记中N不写出。必要时才注出S或L。标记形式中有框格的部分是可以省略的。

螺纹的画法图解

05

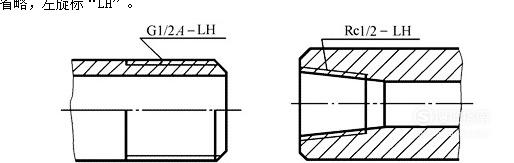

管螺纹的标记用指引线由螺纹的大径线引出。其尺寸代号数值,不是指螺纹大径,而是指带有外螺纹管子的内孔直径(通径)。标记形式如下:
螺纹特征代号 公称直径 公差代码 旋向
特征代号:G机械制图常识:螺纹画法非螺纹密封的管螺纹;R机械制图常识:螺纹画法螺纹密封的圆锥外管螺纹;Rc机械制图常识:螺纹画法螺纹密封的圆锥内管螺纹;Rp机械制图常识:螺纹画法螺纹密封的圆柱内管螺纹。
公称直径:为英制单位,为管道通径,不是螺纹大径。
公差代码:只有非螺纹密封外管螺纹是必须标注的,其余可省略。
旋向:右旋省略,左旋标“LH”。

螺纹的画法图解

06
牙型符合国家标准的螺纹,可以使用相应的牙型特征代号。如果螺纹的大径或者螺距不符合标准系列数值,就是特殊螺纹。
特殊的标注在其前加“特”,如图10.1.4-3所示,属于传动螺纹的梯形,特征代号为“Tr”,查GB/T5796.3-1986,得知大径50符合标准,但螺距在大径为50时,螺距P=8,现在的螺距为5,不符合国家标准,是特殊螺纹。

螺纹的画法图解

07

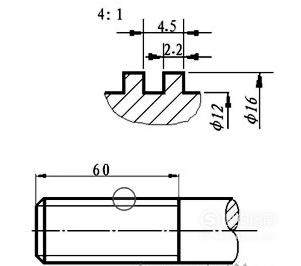

非标准螺纹,则应画出螺纹的牙型,并注出所需要的尺寸及有关要求,如图10.1.4-4所示。方牙螺纹没有国家标准,也没有螺纹的特征代号,故没有螺纹的标记,只有按结构,使用局部放大图表示,并标注出螺纹的螺距是4.5。

螺纹的画法图解

08 螺纹旋合
当内外螺纹的牙型、大径、小径、螺距、线数及旋向都相同时,才可以连接在一起。在剖视图中,表示外螺纹牙顶的粗实线,必须与表示内螺纹牙底的细实线在一条直线上;表示外螺纹牙底的细实线,也必须与表示内螺纹牙顶的粗实线在一条直线上,即内外螺纹的大径和小径分别对齐。

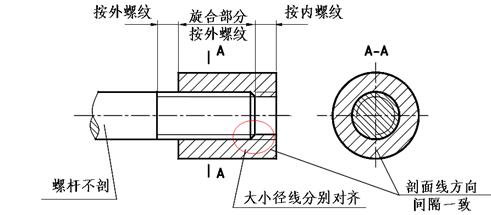

螺纹旋合画法,以剖视图表示内、外螺纹的连接关系时,外螺纹是按不剖绘制,其旋合部分应按外螺纹的画法绘制,其余部分仍按各自的画法表示。

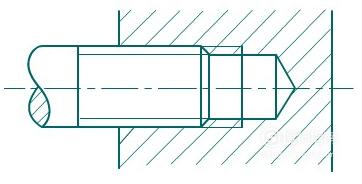

螺纹旋合画法如10.1.5所示,先画外螺纹;确定内螺纹的旋合长度,如果内螺纹是未穿通孔,那么注意内螺纹的长度要比旋合长度长约为0.5d,孔的深度又要比内螺纹的长度长0.5d,其孔底有120度的钻头角;再画内螺纹剖视图的剖面线。

螺纹的画法图解
