关于 [筒夹刀柄] [液压刀柄] [ 热胀刀柄] 内部结构，如何选择，夹持原理您想知道吗？之前我们学习了液压刀柄和热缩刀柄有什么区别，今天我们把筒夹刀柄也加进来对比一下三者之前的区别。
一、筒夹刀柄
01、结构形式
1.刀具 2.夹套 3.刀柄本体 4.螺母
优点
卡簧出现问题，更换便捷，互换性强.
卡簧的尺寸规格较多，可以满足不同加工尺寸.
相同尺寸规格选择情况下，精度满足前提下，性价比高
适用刀具柄轴向进给加工的加工.
卡簧出现问题，更换便捷，互换性强.
卡簧的尺寸规格较多，可以满足不同加工尺寸.
相同尺寸规格选择情况下，精度满足前提下，性价比高
适用刀具柄轴向进给加工的加工.
缺点
换刀时，需要对卡簧内部进行清理.
高速切削情况下，刀具容易松动.
刀尖的径向跳动取决于卡簧头及家具径向跳动和精度.
换刀时，需要对卡簧内部进行清理.
高速切削情况下，刀具容易松动.
刀尖的径向跳动取决于卡簧头及家具径向跳动和精度.

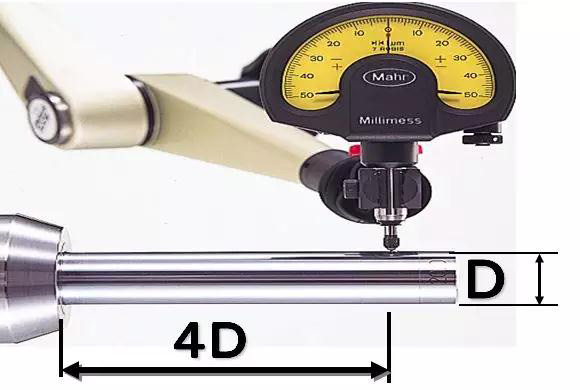

PS：在4D处跳动在20μm以内为A级（普通级）
在4D处跳动在10μm以内为AA级（精密级）
在4D处跳动在3μm以内为超级精密级.
在4D处跳动在10μm以内为AA级（精密级）
在4D处跳动在3μm以内为超级精密级.
02、拆卸/安装
拆卸方法：
需要对刀柄螺帽内部进行清理
手指按压卡簧外侧，听到一声“咔”后卡簧卸下.
注：具体操作可以详见对应品牌样本，太小直径卡簧建议使用辅助工具.
需要对刀柄螺帽内部进行清理
手指按压卡簧外侧，听到一声“咔”后卡簧卸下.
注：具体操作可以详见对应品牌样本，太小直径卡簧建议使用辅助工具.
安装方法：
确定螺帽内的凸槽位置，
将其卡簧上的凹槽对应安装在其内，可以通过旋转拧动的方式进行安装.
注：具体操作可以详见对应品牌样本.
确定螺帽内的凸槽位置，
将其卡簧上的凹槽对应安装在其内，可以通过旋转拧动的方式进行安装.
注：具体操作可以详见对应品牌样本.
二、液压刀柄
01、结构形式
❶加压螺栓 ❷驱动活塞 ❸密封元件❹膨胀壁 ❺油腔 ❻刀柄本体 ❼刀具
优点
良好的夹持稳定性，易操作.
通过减径套可夹持不同的刀具，不需要其他的辅助工具.
内套夹紧刀具柄部的重复径向跳动精度高.
良好的夹持稳定性，易操作.
通过减径套可夹持不同的刀具，不需要其他的辅助工具.
内套夹紧刀具柄部的重复径向跳动精度高.
缺点
成本高，壁内容易泄油.
刀具未完全进入夹紧口腔时，内套将会破损.
维护不良容易发生刀具移动.
抗大幅度温度变化能力差
成本高，壁内容易泄油.
刀具未完全进入夹紧口腔时，内套将会破损.
维护不良容易发生刀具移动.
抗大幅度温度变化能力差
02、拆卸/安装
三、热胀刀柄
01、结构形式
原理
热胀系统通常是利用热感应线圈使刀柄的夹持部分在短时间内加热，使刀柄内径随之扩张，此时立即把刀具装入刀柄内，从而产生很高的径向夹紧力，将工具牢牢夹持住。因此，热胀系统是一种刀具与刀柄间不介入热河物质的热装式工具夹紧方法，可以解决高速精度加工中极为重要的平衡，振摆精度及夹紧强度问题.
热胀系统通常是利用热感应线圈使刀柄的夹持部分在短时间内加热，使刀柄内径随之扩张，此时立即把刀具装入刀柄内，从而产生很高的径向夹紧力，将工具牢牢夹持住。因此，热胀系统是一种刀具与刀柄间不介入热河物质的热装式工具夹紧方法，可以解决高速精度加工中极为重要的平衡，振摆精度及夹紧强度问题.
优点
结构简单对称，夹紧力大
由高熔点耐高温优质合金钢制造.
具有较高的定位夹持精度与刀具重复定位精度以及良好的精度保持性.
适用于高速切削.
结构简单对称，夹紧力大
由高熔点耐高温优质合金钢制造.
具有较高的定位夹持精度与刀具重复定位精度以及良好的精度保持性.
适用于高速切削.
注：刀具和主轴在加工系统中，刀柄是影响同心度和动平衡的一个关键环节，不能忽视在其加工系统中的存在和重要性，随着主轴转速的增加，刀柄的选择对于加工的影响显得尤为重要.
- 同心度可以决定刀具在旋转一周的情况下各切削刃部分的切削量是否均匀.
- 同心度测量如右图，通过调整刀夹的中心轴线与主轴的中心轴线重合来调整同心度.
- 好的同心度控制可以确保所有切削刃在各个方向上有均匀的加工量.
- 同心度测量如右图，通过调整刀夹的中心轴线与主轴的中心轴线重合来调整同心度.
- 好的同心度控制可以确保所有切削刃在各个方向上有均匀的加工量.
动平衡的测量需要将刀具和刀柄调整进行，在主轴旋转时好的动平衡刀柄和刀具结合不会产生任何离心力.但是实际上完全的动平衡不存在的，在主轴旋转时不平衡量将产生周期性的震动，如果不平衡量很小，那么这种震动也会很微弱.
旋转体上质量并不一定要均匀分布才能减小离心力，只要平衡就可以了，一个不平衡的重量可以被任何方向大小相同的平衡力（质量X半径）抵消，如下图所示.
旋转体上质量并不一定要均匀分布才能减小离心力，只要平衡就可以了，一个不平衡的重量可以被任何方向大小相同的平衡力（质量X半径）抵消，如下图所示.
