影像显微测量仪的作用

来源:思诚资源    编辑:Anduin    发布日期:2017-07-19    字体:【
精密加工中,避免工件拆卸可将加工误差降到最小程度,TTC镜头安装于加工机上于制程中,随时检测并立即补正误差,适合加工精度要求在0.002-0.01mm 范围的工件检测。



一、特点

• 简易的操作方式使现场人员可快速上手。
• 制造人员可直接于加工机上执行量测作业,并可快速取得工件测量数据。当工件加工有偏差时,可马上于机上进行必要的修正工作。
• 不需要移动工件,可减少误差、大幅降低失败率及缩短制程时间,提升产品稳定性。
• 为非接触式影像量测技术,提供30倍率、50倍率、120倍率及250倍率的镜头。

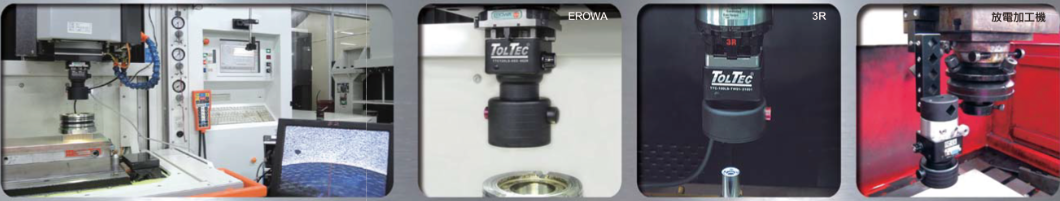

• 搭配各型式的夹具,如3R夹具、EROWA夹具、Hirchmann及通用型夹具,也可依客户设定需求客制化设计通用与各种机械具并进行不同的量测应用。
• 量测范围即为应用机台行程范围。
• 用于模具、精密加工、航天工业、汽车、电子及零组件等。


二、应用

精密加工中,避免工件拆卸可将加工误差降到最小程度,TTC镜头安装于加工机上于制程中,随时检测并立即补正误差,适合加工精度要求在0.002-0.01mm 范围的工件检测。

精密机械使用精密夹具并搭配TOLTEC机上影像量测器及TOLTEC量测软件,可发挥高效能的加工精度。

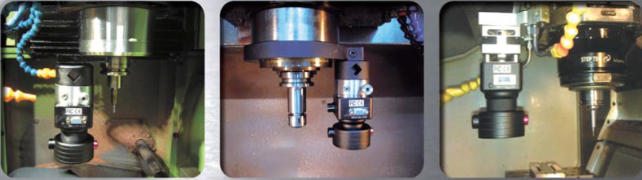

1、五轴磨床应用及磨床应用范例


2、高速加工应用

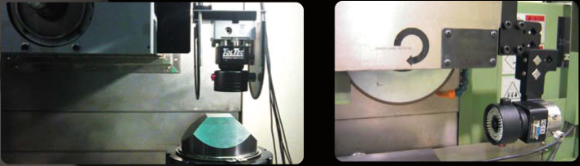

3、放电加工应用

4、车床、线切割机应用



三、规格型号

型号 尺寸 ¹mm 重量 g 工作距离
²mm
倍率³ 同轴光 环形光 电源
EROWA 3R HIRSHMMAN 通用行
TTC30LS 60×60×102 800 1000 1200 1600 90±2 36±3 Yes Yes +5V+12V
TTC30ST 60×60×102 800 1000 1100 1500 83±2 44±3 No Yes
TTC50LS 60×60×88 850 1000 1200 1600 46±2 53±3 Yes Yes
TTC50ST 60×60×88 800 1000 1100 1500 39±2 60±3 No Yes
TTC120LS-40D 60×60×86 850 1000 1200 1600 38±2 136±5 Yes Yes
TTC120LS-65D 60×60×110 850 1000 1200 1600 62±2 136±5 Yes Yes
TTC250LS-40D 60×60×94 850 1000 1200 1600 38±2 295±10 Yes Yes
TTC250LS-65D 60×60×113 850 1000 1200 1600 62±2 295±10 Yes Yes

1. 尺寸:长X宽X高,仅为镜头本体的尺寸,不含夹具。
2. 工件距离:表示由镜头前端至测量物表面距离;
3. 为镜头在15"显示器显示下的倍率。

四、倍率

依您的需要使用不同倍率的镜头,使您的工作达到最大效率。

CCD TV系统 EIA CCIR
总画案 ~41万 ~47万
影像感测器 1/3inch CCD Image Sensor
电源 DC12V+/-120mA
光源 发光色 白/红
视角 20°
荧幕 显示器 15"彩色TFTLCD
解析度 1024*768
对比度 500:1(Typ)
电源 AC100-240V 50/60Hz
操作温度 -20~60℃
储存温度 0~50℃
