电火花加工工艺的基本原理

来源:思诚资源    编辑:---    发布日期:2017-03-14    字体:【

电火花加工是在加工过程中,使工具和工件之间不断产生脉冲性的火花放电,靠放电时局部、瞬时产生的高温把工件材料蚀除下来,又称放电加工或电蚀加工,英文简称EDM。

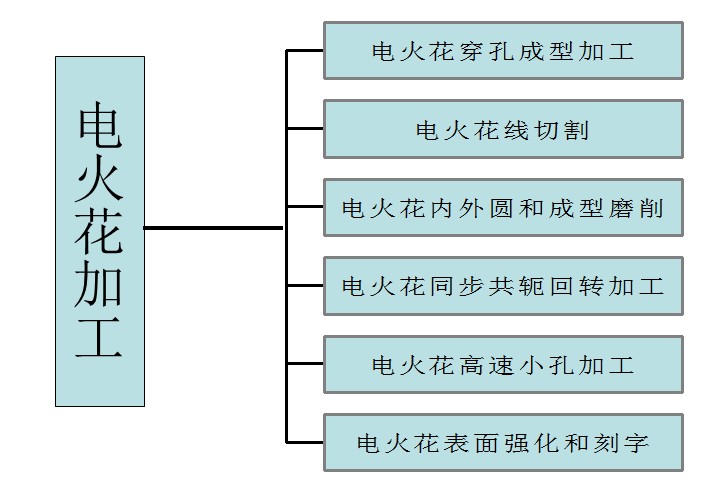

电火花加工的分类

电火花加工在电加工行业中应用最为广泛的一种加工方法,约占该行业的90%。按工具电极和工件相对运动的方式不同,大致可分为电火花成型加工、线切割加工、电火花磨削加工、电火花同步共轭回转加工、电火花高速小孔加工、电火花表面强化与刻字加工等六大类。其中线切割加工占了电火花加工的60%,电火花成型加工占了30%。随着电加工工艺的蓬勃发展,线切割加工就成了先进工艺制作的标志

电火花加工工艺的基本原理

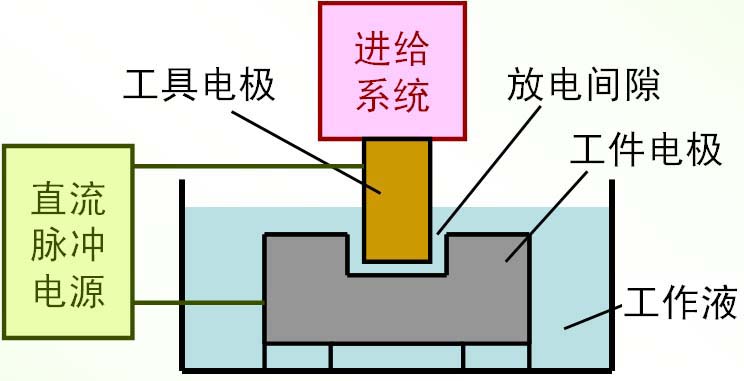

电火花成型加工基本原理

脉冲电源的一极接工具电极,另一极接工件电极,两极均浸入具有一定绝缘度的液体介质(常用煤油或矿物油或去离子水)中。工具电极由自动进给调节装置控制,以保证工具与工件在正常加工时维持一很小的放电间隙(0。01~0。05mm)。当脉冲电压加到两极之间,便将当时条件下极间最近点的液体介质击穿,形成放电通道。由于通道的截面积很小,放电时间极短,致使能量高度集中(10~107W/mm),放电区域产生的瞬时高温足以使材料熔化甚至蒸发,以致形成一个小凹坑。第一次脉冲放电结束之后,经过很短的间隔时间,第二个脉冲又在另一极间最近点击穿放电。如此周而复始高频率地循环下去,工具电极不断地向工件进给,它的形状最终就复制在工件上,形成所需要的加工表面。与此同时,总能量的一小部分也释放到工具电极上,从而造成工具损耗。

电火花加工工艺的基本原理

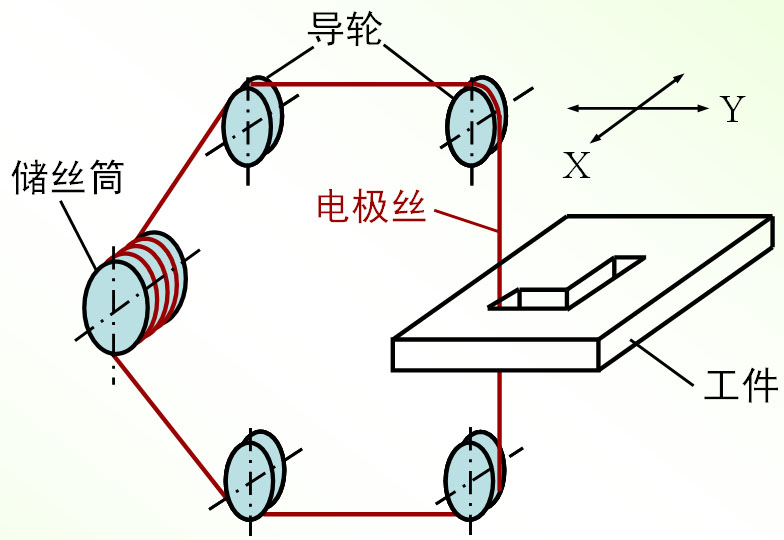

线切割放电加工基本原理

线切割放电加工以铜线作为工具电极,在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压,并保持5~50um间隙,间隙中充满煤油、纯水等绝缘介质,使电极与被加工物之间发生火花放电,并彼此被消耗、腐蚀。在工件表面上电蚀出无数的小坑,通过NC控制的监测和管控,伺服机构执行,使这种放电现象均匀一致,从而达到加工物被加工,使之成为合乎要求之尺寸大小及形状精度的产品。

电火花加工工艺的基本原理
